[Fusion 360] Wave washer/spring 만들기

[1] https://www.youtube.com/watch?v=tbUprkMhhAs

이번 예제를 통해서, 해당 링크에 있는 wave washer/spring을 만들어보려고 한다.

Sketch 1

  준비 단계에서는 먼저,
    (1) Create Sketch를 선택
    (2) 두 개의 원을 각각 XY 평면에 그린다. 이때, 각각의 원의 지름은 다음과 같다: ID = 0.257", OD=0.315", H=0.047"
    (3) 만들어진 두 원의 선들을 construction line으로 변환한다.

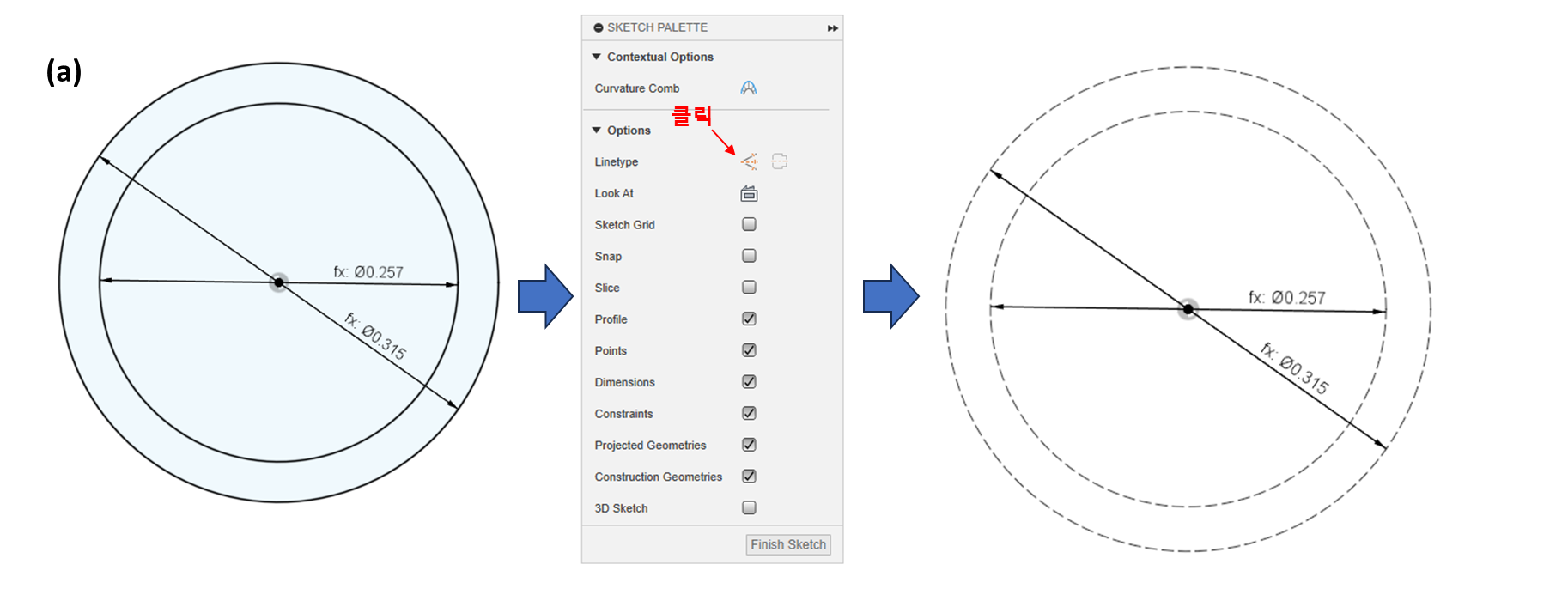

Fig.1. (왼쪽) 두 원을 그린 후, (중간) 두 선들을 coonstriction line으로 변환하면 오른쪽과 같은 결과가 나온다.

     (4) point를 선택하여 각각 한 점씩 내부 원과 외부 원 위에서 선택한다.
     (5) 만들어진 두 점 Horizontal constaint를 준다.
     (6) 내부 위의 점과 동심원 중앙을 선택한다. 이렇게 되면 3개의 점들이 horizontal constaint이 걸리게 된다.

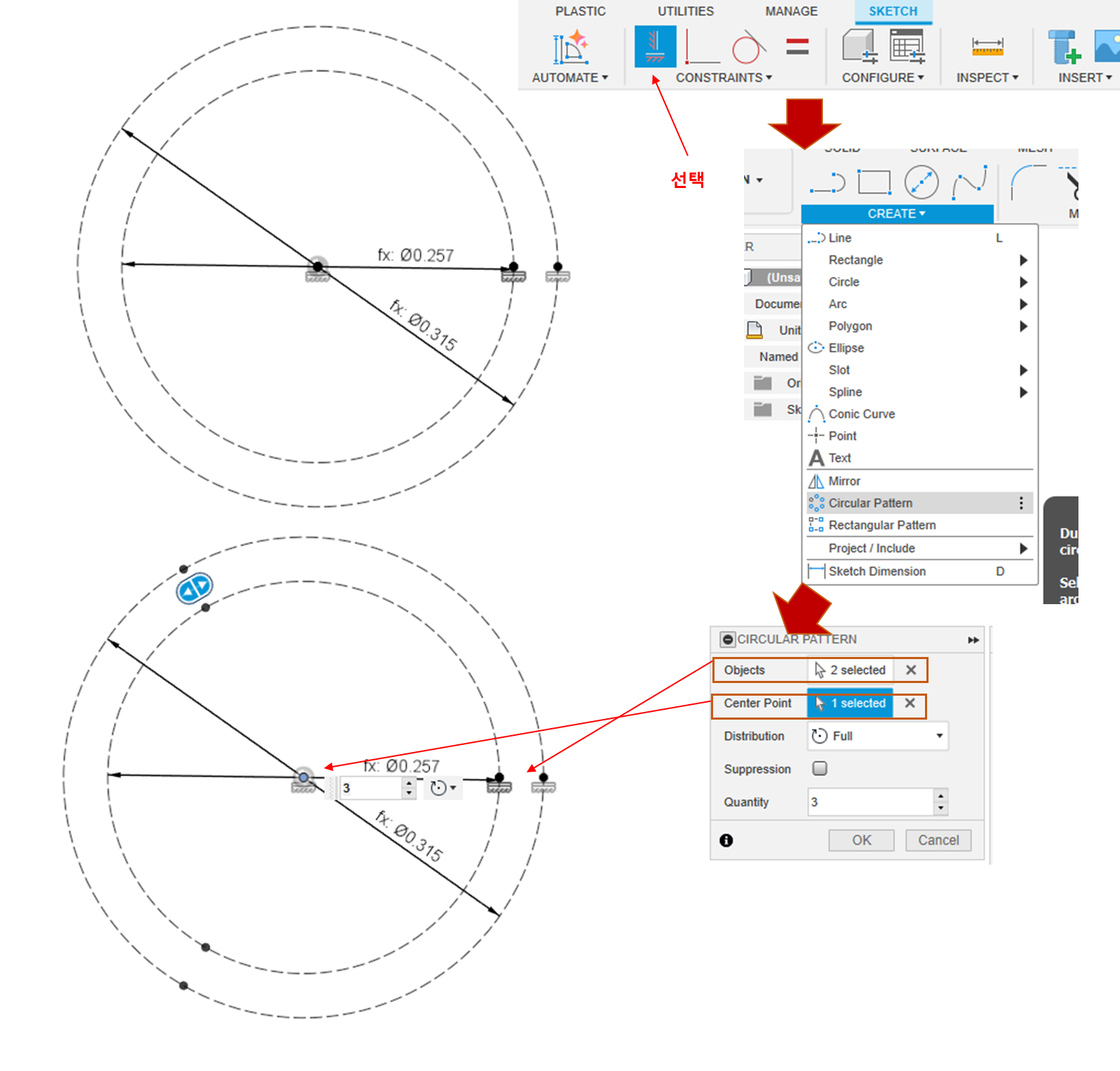

     (7) 그 후, create > circulat patten을 선택한다.
        - object points: 내부원의 점과 외부원의 점을 선택한다.
        - center point: 원의 중심
        - Quantity: 6
     (8) Finish sketch를 선택



Sketch 2

(1) Solid > Construct > Off plane을 선택 후, XY 평면을 선택한다. 그리고 offset 평면이 0.047" 떨어지도록 한다.
(2) 방금 만든 평면을 선택하여 Create Sketch를 선택한다.
(3) Sketch > Create > Project를 선택 후, 중앙을 제외한 모든 점들을 선택한다.

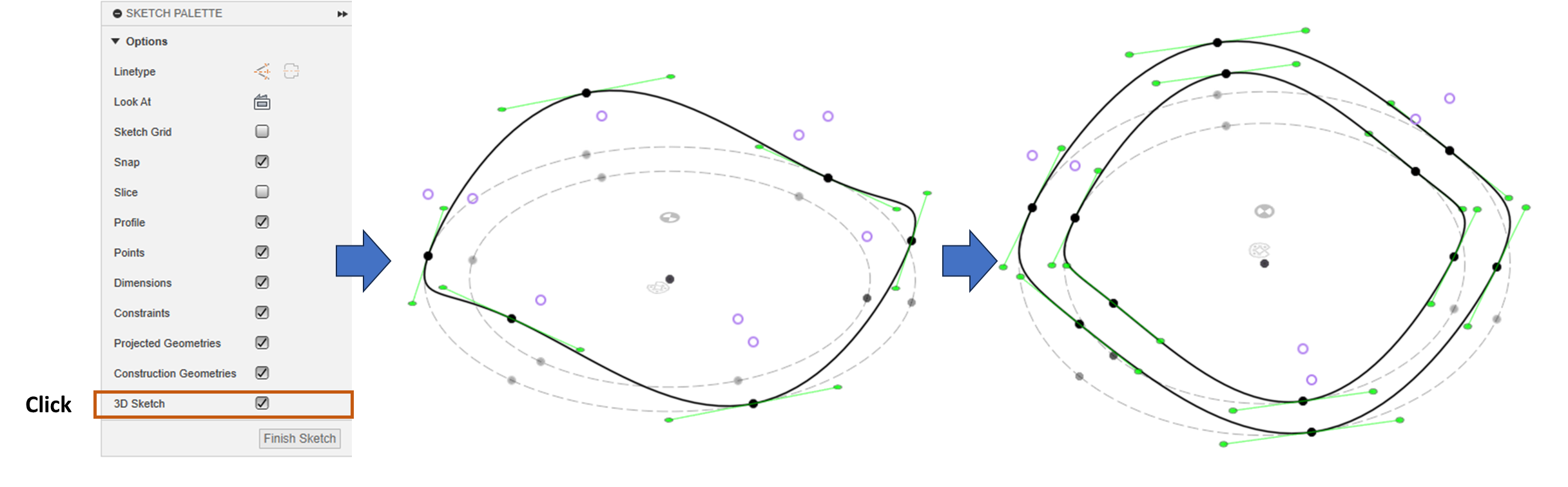

  (4) 3D sketch를 선택한다.
  (5) Sketch > Spine을 선택 후, 외부의 점들을 위와 아래에 있는 점들을 교차로 선택한다.
  (6) 내부의 점도 동일한 작업을 한다.
  (7) Finish Sketch를 선택한다.


  (8) Surface > Create > Loft를 선택한 후, 외부와 내부의 울퉁불퉁한 선들을 선택한다.
  (9) Solid > Create > thicken을 선택 후, 두깨를 0.005"로 선택한다.
